CK-L楔塊式單向離合器

CK-L

CK-L楔塊式單向離合器系列為楔塊式單向離合器，內含滑動軸承支撐。主要用在轉速較低和安裝空間不足等場合，使用時需提供潤滑脂。
該系列可與齒輪、鏈輪、曲柄等聯結，但不能作聯軸器使用。定購時請注明自A向視之內環旋轉方向。

13813661008

立即咨詢

產品詳情

CK-L楔塊式單向離合器特性及應用：
CK-L系列為楔塊式單向離合器，內含滑動軸承支撐。主要用在轉速較低和安裝空間不足等場合，使用時需提供潤滑脂。
該系列可與齒輪、鏈輪、曲柄等聯結，但不能作聯軸器使用。定購時請注明自A向視之內環旋轉方向。
廣泛應用在印刷、包裝、紡織等設備上，實現超越、定位分度、逆止功能。

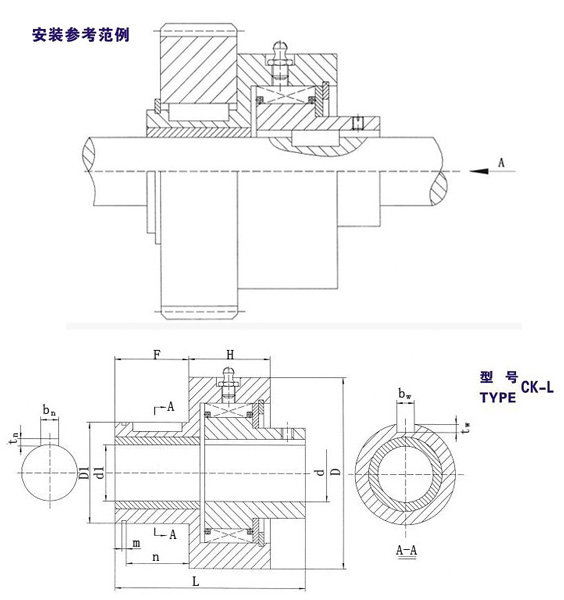

CK-L楔塊式單向離合器結構圖

型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕		外形尺寸〔mm〕											重量〔kg〕
型號	額定扭矩〔N·m〕	內環	外環	d 〔H7〕	d1〔F8〕	D	D1 〔h7〕	F	H	L	m	n	bw×tw	bn×tn	重量〔kg〕
CK-L1560	86	1260	765	15	15	60	26	25	32	70	1.3	21	4×2.5	4×1.5	0.58
CK-L2072	225	1050	680	20	20	72	38	33	38	82	1.7	29	6×3.5	6×2.8	1.17
CK-L2585	330	840	552.5	25	25	85	45	33	40	85	1.7	28	14×4.5	8×3.3	1.67
CK-L3085	330	840	550	30	30	85	48	35	35	85	1.7	31	8×4	8×3.3	1.78
CK-L3095	490	700	340	30	30	95	60	37	41	92	2.2	30	8×4	8×3.3	2.50
CK-L40115	900	560	255	40	40	115	65	37	50	100	2.7	30	12×5	12×3.3	3.60
CK-L45135	1240	490	255	45	45	135	75	41	54	112	2.7	35	14×5.5	14×3.8	6.00
