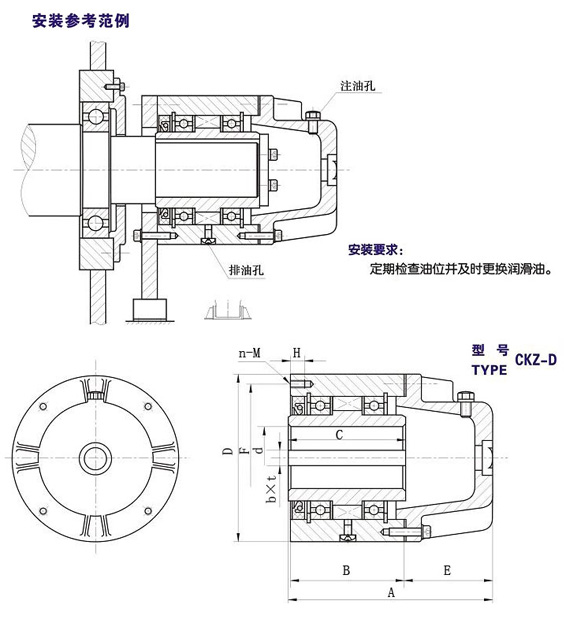

CKZ-D楔塊式超越離合器特性及應用：
CKZ-D系列是由CKZ-A型楔塊式單向離合器和一個儲油池組成，僅有內環被設計有單向功能。出廠 時已含有潤滑油。
內環通過鍵與軸相聯結，可安裝于水平位置。
用于防止逆轉或內環連續高速運轉的應用例。
型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | |||||||||
d〔H7〕 | D〔h7〕 | A | B | C | F | E | n-M | H | b×t | ||||
CKZ-D1977 | 185 | 1960 | 19.0 | 77 | 115 | 60 | 63 | 66 | 53.5 | 4-M6 | 13 | 5×2 | 2.000 |
CKZ-D2288 | 317 | 1820 | 22.0 | 88 | 122 | 67 | 70 | 73 | 53.5 | 4-M8 | 16 | 5×2 | 3.000 |
CKZ-D32108 | 953 | 1680 | 32 | 108 | 154 | 86 | 89 | 92 | 66.5 | 4-M8 | 16 | 7×8 | 5.500 |
CKZ-D50136 | 1847 | 1470 | 50.0 | 136 | 165 | 92 | 95 | 120 | 71.5 | 6-M8 | 16 | 12×3.5 | 9.500 |
CKZ-D70180 | 3460 | 1050 | 70.0 | 180 | 207 | 124 | 127 | 160 | 81.5 | 6-M10 | 20 | 18×6 | 21.00 |
CKZ-D85200 | 5590 | 980 | 85.0 | 200 | 280 | 150 | 153 | 175 | 128.5 | 8-M14 | 25 | 24×6 | 40.30 |
CKZ-D110250 | 10300 | 910 | 110 | 250 | 298.5 | 155 | 158 | 220 | 142 | 8-M16 | 25 | 28×7 | 50.60 |
CKZ-D135300 | 14400 | 840 | 135 | 300 | 314.5 | 160 | 165 | 265 | 152 | 10-M16 | 32 | 35×9 | 77.60 |
